Kako središnji strujni transformator radi u zaštitnom krugu?

Bok tamo! Kao dobavljač središnjih strujnih transformatora, oduševljen sam što ću vas upoznati s načinom na koji ovi zgodni uređaji rade u zaštitnom krugu. Zaronimo odmah!

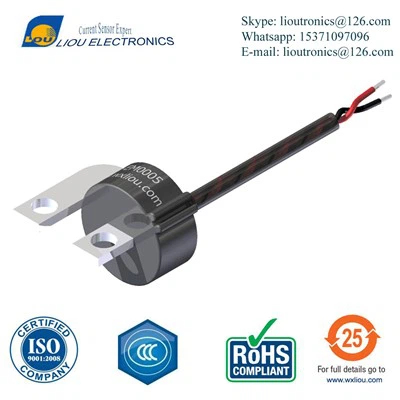

Što je središnji transformator struje?

Najprije, što je središnji strujni transformator? Pa, to je vrsta strujnog transformatora. Strujni transformator, ili skraćeno CT, instrumentalni je transformator dizajniran za proizvodnju izmjenične struje u svom sekundarnom namotu koja je proporcionalna struji koja teče u njegovom primarnom namotu. Centralni strujni transformator je posebna vrsta transformatora gdje primarni vodič prolazi kroz središte jezgre transformatora.

Osnovna ideja iza CT-a je prilično jednostavna. Imate primarni namot, koji je u slučaju središnjeg strujnog transformatora samo vodič sa strujom koju želite mjeriti ili od koje želite zaštititi. Tu je i sekundarni namot, koji ima određeni broj zavoja žice. Omjer broja zavoja u sekundarnom namotu i (efektivnog) broja zavoja u primarnom namotu (koji je obično samo 1 za središnji transformator struje) određuje omjer transformacije struje.

Na primjer, ako imamo a60A: 5A strujni transformator Lo - Mc30I, to znači da kada 60 ampera teče kroz primarni vodič, 5 ampera će teći u sekundarnom namotu. Ovaj omjer je ključan jer nam omogućuje mjerenje strujnih krugova velike struje korištenjem standardnih mjernih uređaja niske struje.

Kako to radi u zaštitnom krugu

Sada, idemo u detalje o tome kako središnji strujni transformator radi u zaštitnom krugu. Zaštitni krugovi služe za očuvanje sigurnosti. Osmišljeni su za otkrivanje nenormalnih uvjeta u električnom sustavu, poput prekomjerne struje, kratkih spojeva ili kvarova na zemlji, a zatim poduzimaju radnje kako bi spriječili oštećenje opreme ili ozljede ljudi.

Trenutni senzor

Prvi korak u zaštitnom krugu je osjetiti struju koja teče u krugu. Tu dolazi središnji transformator struje. Primarni vodič, koji nosi glavnu struju električnog sustava, prolazi kroz središte jezgre CT-a. Dok struja teče kroz primarni vodič, stvara magnetsko polje oko njega.

Ovo magnetsko polje zatim inducira struju u sekundarnom namotu CT-a prema Faradayevom zakonu elektromagnetske indukcije. Inducirana struja u sekundarnom namotu je smanjena verzija primarne struje, temeljena na omjeru transformacije CT-a.

Recimo da pratimo visokonaponski dalekovod s vrlo velikom strujom. Nije praktično izravno mjeriti ovu visoku struju. Umjesto toga koristimo središnji transformator struje. Primarni vodič (naponski vod) prolazi kroz CT, a CT smanjuje struju na upravljiviju razinu u sekundarnom namotu. Ta se sekundarna struja tada može lako izmjeriti zaštitnim relejem ili drugim nadzornim uređajima.

Aktivacija releja

Nakon što središnji transformator struje smanji struju i pošalje je u sekundarni namot, sljedeći korak obično je slanje te struje na zaštitni relej. Zaštitni relej je uređaj koji prati električne parametre strujnog kruga i može isključiti prekidač strujnog kruga kada se otkriju nenormalni uvjeti.

Kada sekundarna struja iz CT-a dosegne određenu vrijednost praga, aktivira se zaštitni relej. Na primjer, u slučaju situacije prekomjerne struje, struja u primarnom krugu može značajno porasti. Ovo povećanje primarne struje uzrokovat će odgovarajuće povećanje sekundarne struje iz CT-a.

Ako ova sekundarna struja prijeđe postavljeni prag zaštitnog releja, relej će poslati signal prekidaču. Prekidač strujnog kruga tada se aktivira, prekidajući električnu vezu u strujnom krugu i tako štiteći opremu od oštećenja.

Na primjer, razmotrite a200A: 5A centar kroz CT Lo - Mc30Ikoristi se u sustavu distribucije električne energije. Ako postoji kratki spoj u jednom od strujnih krugova nizvodno, struja u primarnom vodiču mogla bi porasti daleko iznad normalne razine od 200 A. CT će smanjiti ovu povećanu struju u sekundarnom namotu, a kada sekundarna struja dosegne postavljeni prag releja, relej će isključiti prekidač kako bi izolirao dio s kvarom.

Detekcija kvara na zemlji

Središnji strujni transformatori također su izvrsni za detekciju kvara na zemlji. U normalnom električnom sustavu, zbroj struja u svim vodičima (fazni i neutralni) trebao bi biti nula. Međutim, ako postoji kvar na zemlji, dio struje će teći kroz zemlju umjesto da se vrati kroz normalne vodiče.

Središnji strujni transformator može se koristiti za otkrivanje ove neravnoteže. Svi fazni vodiči i neutralni vodič prolaze kroz središte CT-a. Pod normalnim uvjetima, magnetska polja koja stvaraju struje u tim vodičima međusobno se poništavaju, a neto struja inducirana u sekundarnom namotu CT-a jednaka je nuli.

Ali kada dođe do zemljospoja, trenutna ravnoteža je poremećena. Magnetska polja se više ne poništavaju u potpunosti i u sekundarnom namotu se inducira struja različita od nule. Zaštitni relej spojen na sekundarni namot može otkriti ovu struju koja nije nula i isključiti prekidač kako bi spriječio daljnje probleme.

Primjene visoke preciznosti

U nekim slučajevima potrebno vam je izuzetno precizno mjerenje struje u svrhu zaštite. Tu je našElektrični precizni strujni transformatordolazi. Ovi precizni CT-ovi su dizajnirani da imaju vrlo niske pogreške u transformaciji struje.

Koriste visokokvalitetne magnetske jezgre i namote kako bi osigurali da je sekundarna struja gotovo savršena replika (smanjena) primarne struje. U kritičnim primjenama kao što je zaštita električne mreže, gdje čak i mala pogreška u mjerenju struje može dovesti do netočnog okidanja ili neuspjeha okidanja u slučaju kvara, precizni strujni transformatori su neophodni.

Zašto odabrati naš centar za strujne transformatore?

Već neko vrijeme bavimo se proizvodnjom centralnih strujnih transformatora. Naši su proizvodi poznati po svojoj visokoj pouzdanosti, točnosti i dugotrajnoj učinkovitosti. Koristimo najnovije materijale i proizvodne tehnike kako bismo osigurali da naši CT-ovi mogu izdržati zahtjeve električnih sustava u stvarnom svijetu.

Bez obzira trebate li CT standardnog omjera za jednostavan zaštitni krug ili CT visoke preciznosti za kritičnu primjenu napajanja, mi ćemo vas pokriti. Naš tim stručnjaka također vam može pomoći odabrati pravi CT za vaše specifične potrebe.

Razgovarajmo!

Ako ste na tržištu središnjih strujnih transformatora za svoje zaštitne krugove, voljeli bismo čuti vaše mišljenje. Možemo vam pružiti detaljne informacije o proizvodu, tehničku podršku i konkurentne cijene. Nemojte se ustručavati kontaktirati nas za više informacija ili započeti pregovore o kupnji.

Reference

• Zaštita elektroenergetskog sustava AR van C. Warrington
• Strujni transformatori: teorija, dizajn i primjena, JL Blackburn
