Senzor napona s Hallovim efektom zatvorene petlje



Senzori napona s Hallovim efektom zatvorene petlje



Serijski br.: VSM800DAT



Pregled proizvoda:



Napon se može mjeriti pomoću strujnog senzora za mjerenje male struje koja teče zbog napona primijenjenog na strujni krug s velikim otporom. Ovu struju može mjeriti optimizirani Hallov senzor napona koji se temelji na digitalnoj tehnologiji. U praksi se otpor često dijeli na dva dijela sa senzorom napona Hallovog efekta u sredini kako bi se poboljšalo odbacivanje zajedničkog načina rada.





Značajke:



• Transduktor napona zatvorene petlje (kompenzacijski).
• Mogućnost mjerenja istosmjernog i izmjeničnog napona s galvanskom izolacijom između primarnog i sekundarnog kruga.
• Mjerenje napona od 100 do 800 VRMS



Glavne karakteristike:

• Jedinstveni dizajn koji pokriva sve mjerne raspone
• Mala potrošnja i mali gubici
• Kompaktan dizajn
• Dobro ponašanje pod uobičajenim varijacijama načina rada
• Izvrsna točnost (offset, osjetljivost, linearnost)
• Dobro vrijeme odgode
• Niska temperaturna varijacija



Prijave:



AC pogoni promjenjive brzine i servo motorni pogoni

Statički pretvarači za istosmjerne motorne pogone

Aplikacije koje se napajaju baterijama

Neprekidni izvori napajanja (UPS)

Preklopni način napajanja (SMPS)

Napajanja za zavarivanje

Obnovljiva energija (solarna energija i vjetar)



Električne specifikacije:



	Dio ne.	VSM100DAT	VSM220DAT	VSM380DAT	VSM500DAT	VSM800DAT
VPN	Nazivni primarni napon	100 (AC)	220(AC)	380 (AC)	500 (AC)	800 (AC)	V(rms)
VP	Mjerni raspon	0-150%
IOUT	Nazivna izlazna struja	20±1% (DC)					mA
I0	Nulta struja pomaka	4 (DC)					mA
RM	Mjerni otpornik	54-580					Ω
VC	Napajanje	+24(±5%)					V
Vd	Dielektrična čvrstoća	Pri-Sec: AC2,5kVRms/50Hz/60s
εL	Linearnost	<0.2					%FS
X	Točnost	TA =25 stupanj		±0.8			%
IOT	Toplinski drift Struja nultog pomaka	VP =0 TA =-25-+85 stupanj		<±0.005			mA/ stupanj
tr	Vrijeme odziva	<20					ms
TA	Radna temperatura	-25-+85					stupanj
TS	Temperatura skladištenja	-40-+100					stupanj
m	Težina (otprilike)	42					g
	Standard	Q/320115QHKJ01-2013

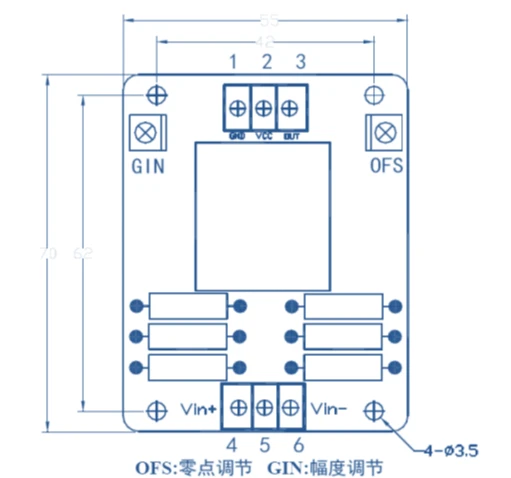

Dimenzije (mm)
Kružni dijagram
Koristite upute
1. Nepravilno ožičenje senzora može dovesti do oštećenja modula. Nakon što se senzor napaja, napon koji treba mjeriti spaja se na ulazni terminal senzora, a odgovarajuća strujna vrijednost može se izmjeriti na izlaznom terminalu. 2.Senzori s izlaznim naponom mogu se odabrati prema zahtjevima korisnika. 3. Izlazni raspon senzora može se prilagoditi na odgovarajući način prema potrebama korisnika.
